變頻器設備元件有:
整流電路
由VD1-VD6六個整流二極管組成不可控全波整流橋。對于380V的額定電源,一般二極管反向耐壓值應選1200V,二極管的正向電流為電機額定電流的1.414-2倍。
電容C1
吸收電容,整流電路輸出是脈動的直流電壓,必須加以濾波。
變壓器
一種常見的電氣設備,可用來把某種數值的交變電壓變換為同頻率的另一數值的交變電壓,也可以改變交流電的數值及變換阻抗或改變相位。
壓敏電阻
有三個作用:一、過電壓保護;二、耐雷擊要求;三、安規(guī)測試需要.
熱敏電阻:過熱保護
霍爾元件
安裝在UVW的其中二相,用于檢測輸出電流值。選用時額定電流約為電機額定電流的2倍左右。
充電電阻
作用是防止開機上電瞬間電容對地短路,燒壞儲能電容開機前電容二端的電壓為 0V;所以在上電(開機)的瞬間電容對地為短路狀態(tài)。如果不加充電電阻在整流橋與電解電容之間,則相當于380V電源直接對地短路,瞬間整流橋通過無窮大的電流導致整流橋炸掉。一般而言變頻器的功率越大,充電電阻越小。充電電阻的選擇范圍一般為:10-300Ω。
儲能電容
又叫電解電容,在充電電路中主要作用為儲能和濾波。PN端的電壓工作范圍一般在 430VDC~700VDC 之間,而一般的高壓電容都在 400VDC左右,為了滿足耐壓需要就必須是二個400VDC的電容串起來作800VDC。容量選擇≥60uf/A
均壓電阻:防止由于儲能電容電壓的不均燒壞儲能電容;因為二個電解電容不可能做成完全一致,這樣每個電容上所承受的電壓就可能不同,承受電壓高的發(fā)熱嚴重(電容里面有等效串聯(lián)電阻)或超過耐壓值而損壞。
C2電容
吸收電容,主要作用為吸收IGBT的過流與過壓能量。
電源板
開關電源電路向操作面板、主控板、驅動電路、檢測電路及風扇等提供低壓電源,開關電源提供的低壓電源有:±5V、±15V 、±24V向CPU其附屬電路、控制電路、顯示面板等提供電源。

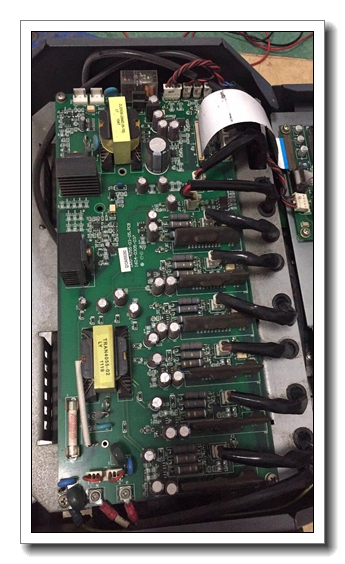

驅動板
主要是將CPU生成的PWM脈沖經驅動電路產生符合要求的驅動信號激勵IGBT輸出電壓。
控制板
也叫CPU板,相當人的大腦,處理各種信號以及控制程序等部分
