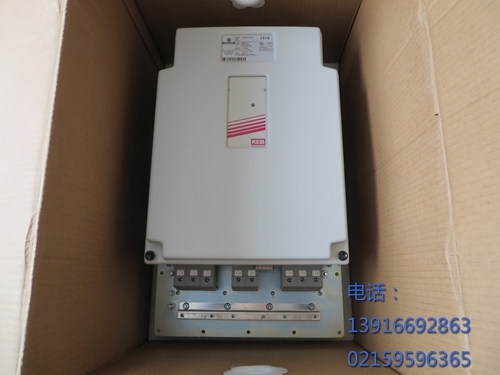

變頻器實際上就是一個逆變器，它首先是將交流電變?yōu)橹绷麟?，然后用電子元件對直流電進行開關，變?yōu)榻涣麟?。一般功率較大的變頻器用可控硅，并設一個可調頻率的裝置，使頻率在一定范圍內可調，用來控制電機的轉數，使轉數在一定的范圍內可調。變頻器廣泛用于交流電機的調速中，變頻調速技術是現代電力傳動技術重要發展的方向，隨著電力電子技術的發展，交流變頻技術從理論到實際逐漸走向成熟。變頻器不僅調速平滑，范圍大，效率高，啟動電流小，運行平穩，而且節能效果明顯。因此，交流變頻調速已逐漸取代了過去的傳統滑差調速、變極調速、直流調速等調速系統，越來越廣泛的應金、用于冶紡織、印染、煙機生產線及樓宇、供水等領域。一般分為整流電路、平波電路、控制電路、逆變電路等幾大部分。

　　1. 整流電路

　　整流電路的功能是把交流電源轉換成直流電源。整流電路一般都是單獨的一塊整流模塊。

　　2. 平波電路

　　平波電路在整流器、整流后的直流電壓中含有電源6倍頻率脈動電壓，此外逆變器產生的脈動電流也使直流電壓變動，為了抑制電壓波動采用電感和電容吸收脈動電壓(電流)，一般通用變頻器電源的直流部分對主電路而言有余量，故省去電感而采用簡單電容濾波平波電路。

　　3. 控制電路

　　現在變頻調速器基本系用16位、32位單片機或DSP為控制核心，從而實現全數字化控制。

　　變頻器是輸出電壓和頻率可調的調速裝置。提供控制信號的回路稱為主控制電路，控制電路由以下電路構成:頻率、電壓的“運算電路”，主電路的“電壓、電流檢測電路”，電動機的“速度檢測電路”。運算電路的控制信號送至“驅動電路”以及逆變器和電動機的“保護電路。

　　變頻器采取的控制方式，即速度控制、轉拒控制、PID或其它方式。

　　4. 逆變電路

　　逆變電路同整流電路相反，逆變電路是將直流電壓變換為所要頻率的交流電壓，以所確定的時間使上橋、下橋的功率開關器件導通和關斷。從而可以在輸出端U、V、W三相上得到相位互差120°電角度的三相交流電壓。
