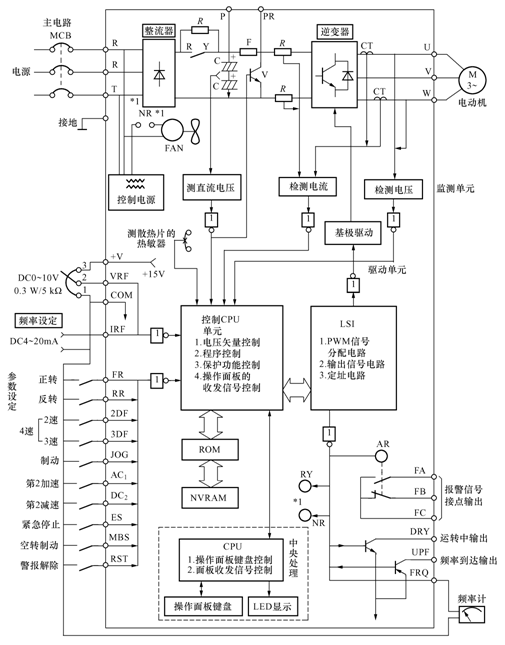

各生產廠家生產的通用變頻器，其主電路結構和控制電路并不完全相同，但基本的構造原理和主電路連接方式以及控制電路的基本功能都大同小異。下圖所示為通用變頻器結構原理示意圖。

  主要包括三個部分：一是主電路接線端，包括接工頻電網的輸入端（R、S、T），接電動機的頻率、電壓連續可調的輸出端（U、V、W）；二是控制端子，包括外部信號控制端子、變頻器工作狀態指示端子、變頻器與微機或其他變頻器的通信接口；三是操作面板，包括液晶顯示屏和鍵盤。

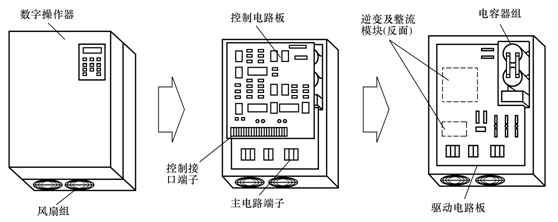

變頻器外觀結構圖

ABB公司ACS600變頻器結構圖

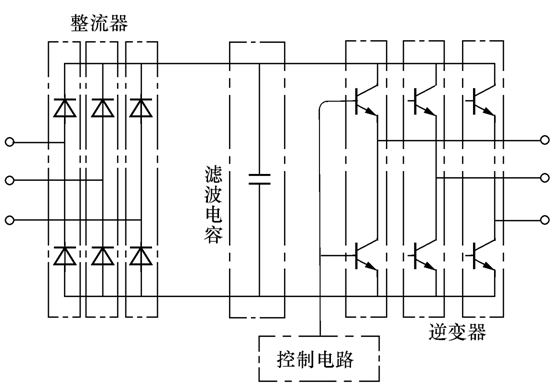

通用變頻器由主電路和控制電路組成，其基本構成如下圖所示。其中，給異步電動機提供調壓調頻電源的電力變換部分稱為主電路，主電路包括整流器、中間直流環節（又稱平波回路）和逆變器等。

通用變頻器的基本構成
